概述:

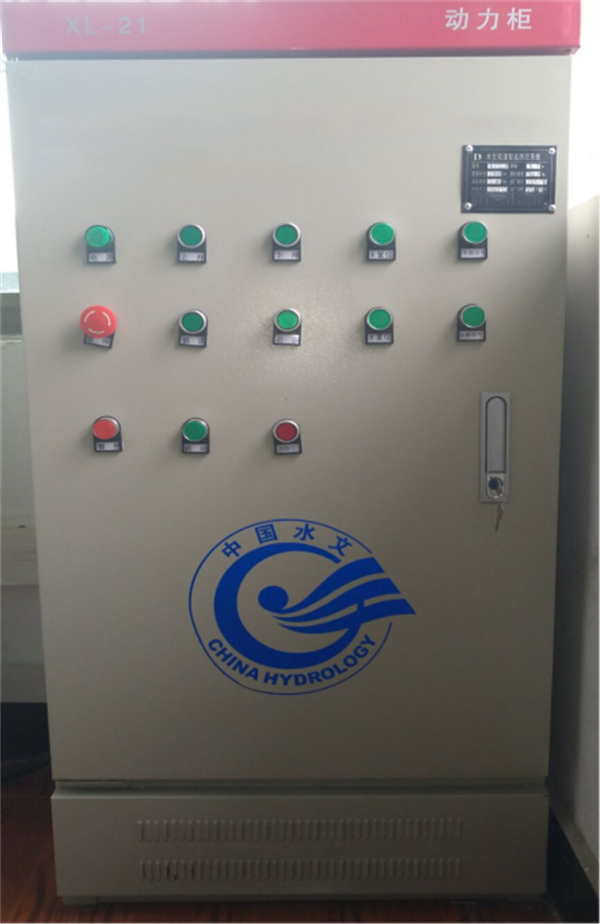

自动缆道测控系统主要是由水文数字绞车,主控制柜,操作台,电源柜,触摸屏,无线信号传输系统,视频监控系统,警示系统,水文铅鱼,遥控手持终端等组成,可实现对水文铅鱼的前进,后退,上升,下降的数字控制,自动水平运行,(ADCP 多普勒测流方法);多条垂线自动测流,单条垂线测流(旋桨式流速流速仪测流方法),无线信号传输等功能。
该设备具有技术先进,运行可靠,操作简便,故障率低等特点,是完全符合水利部水文缆道整改建设规划的新型水文缆道综合测量设备之一,能广范运用于我国水文缆道站的新建和改造工程。
工作原理:
本系统由全数字伺服控制系统,手动操作系统,起点距入水深控制系统,光电传感器和水文流速仪,视频监控系统等部分组成,配合水文数字绞车装置,测流测深铅鱼装置,水面、水底信号装置共同构成水文缆道测量系统。
铅鱼运行带动流速仪或ADCP系统到达指定位置,通过无线传输模块将流速仪信号和水面信号及触底信号反馈至控制系统,系统运行通过PLC模块控制,预编制的PLC程序将有序控制整套系统的规范运行,并通过组态软件将PLC数据进行智能运算,生成数据报表,并打印成纸质形式。
通过该自动化缆道测控系统,将复杂的人工操作和计算过程通过智能控制,实现自动化观测。
国内第一家将伺服电机应用在水文绞车上的设备厂家,数字化精准控制设备运行。
国内第一家将铅鱼制作不锈钢外壳,并设置ADCP安装在铅鱼腹内的设备厂家,不锈钢可防止雷达波的反射和吸收。
国内第一家采用有效传输距离4千米的开关量模块发射和接收流速仪信号、水面信号及触底信号的设备厂家,信号传输恒定。
国内第一家可以将铅鱼沿水面横向移动的设备厂家,可挂载ADCP、雷达波测速仪。
国内第一家可实现无线遥控器起升和安放铅鱼,可实现单人操作,动作安全可靠。

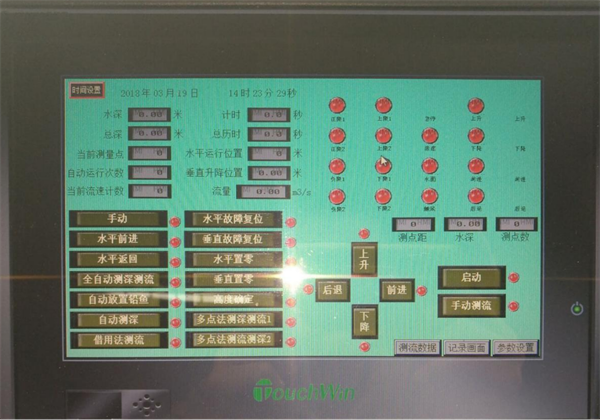

国内第一家将监控画面置于人机交互界面的设备厂家,使操作者对铅鱼运行情况一目了然。
