详细说明:
微型140度扇形快速扫描水下地形测量(EchoSweep 300多波束)
应用实例简介:

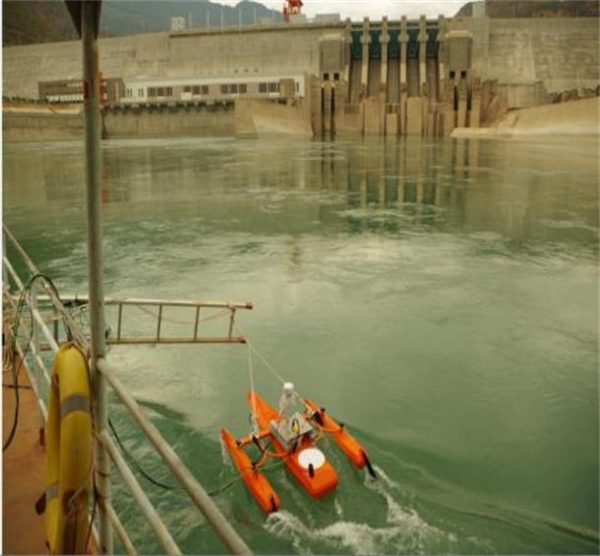

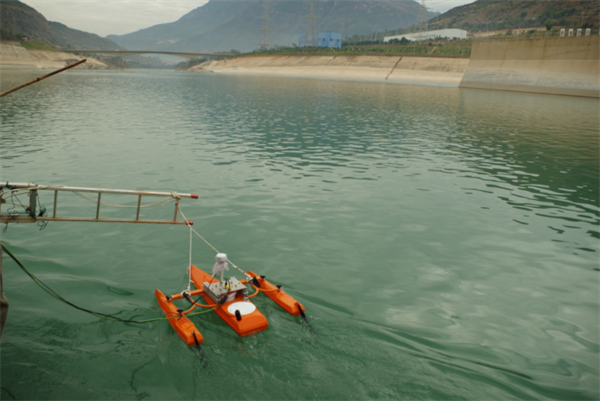

为研究水舌长期对坝底冲刷的影响情况,在汛期前后,对大坝下游地形进行测量。江苏水科院在金沙江的龙开口水电站,根据现场实际情况,选用高精度EchoSweep 300型多波束回声探测仪经行水下地形测量。改型多波束具有重量轻,安装灵活,快速140°扇形高精度测量,是一款目前高性价比的水下地形测量产品。
同时该测量系统可实现无人遥控测量,在一些“高危险”地段高速准确测量水下地形地貌,如“堰塞湖”等。
型号:EchoSweep300 数量:1套 品牌:雨能
1、前言
EchoSweep300多波束回声探测仪是一种有着高分辨率、高稳定性、高性价比的海洋探测仪器,相比单波束回声探测仪,它能更快更准确地绘制海底海床断面,可以临时性或永久性的安装在各种船舶上。
2、配置
EchoSeep 300主要由以下部分组成:
① EchoSeep 300主机
② 电源系统(选配)
③ 高配笔记本电脑(选配)
④ 连接多波束与电脑的网线
⑤ 高精度GPS (RTK)(选配)
⑥ 外接三维姿态仪(定制或选配其它公司产品)
⑦ 导航船及安装支架(选配)
⑧ 自动水温测量仪(选配)
⑨ 声速测量仪(选配)注:内河测量可不用
⑩ 无线电台及网络无线通讯设备(选配)
注:该配套用于无人遥控测量危险水域水下地形,同时需配遥控船。
3、硬件
① 多波束传感器
② RPH三维姿态仪
③ 高精度的GPS(RTK)
④ 高配置的计算机 操作系统建议WindowsXP、显卡四核或以上、处理器大于2.8GHZ、以太网卡100M/1000Mbps
4、软件
